Laporan Citra komposit warna , algoritma dan LUT

Laporan

Citra komposit warna ,  algoritma  dan LUT

OLEH

BERTI S. RIMBAEL

Nim    : 2014 64 007

Fakultas Perikanan & Ilmu Kelautan

Program Studi Ilmu Kelautan

Universitas Pattimura
Ambon
 2017

Path           : 102      Row : 62

Lokasi        : Seram Bagian Timur

Area Kerja : Desa Waru

                                Gambar Lokasi Interpretasi ( akusisi ) Citra Desa Waru

Sumber : Google Earth

Langkah Kerja

Ø  Cara akuisis data

Data di peroleh dari situs usgs (earth explorer) , landsat 7 TM SLC On

Citra yang diambil pada 01 januari 1999 – 01 januari 2003

Citra yang saya download untuk di olah adalah data citra  yang di akusisi pada tanggal 11 juli 2001

1.      Proses akusisi pada softwere Ilwis 3.6

Buka Ilwis 3.6

                                                            Selanjutnya Meningmpor data ke Ilwis

                  Pada operation tree pilih imort map seperti tampilan di bawah ini.



                                             Akan muncul jendela baru   >  Import

Pilih Format TIF. Lalu centang  show lalu klik ok , akan muncul seperti ini

  Seluruh band 1 – 7 telah terimport pada ilwis.

2.      Crooping area kerja

Tampilan daerah pada citra yang akan di crooping

Pada ilwis pilih operation tree  > submap of raster map lalu masukan coordinat pada 4 kolom  pada jendela submap of raster map Untuk crooping band 1 - 7



Daerah Yang Saya Crooping adalah Daerah Desa Waru Dengan  Teluknya

Hasil crooping Desa Waru & sekitar teluknya

3.      Membuat Sampel Set

§

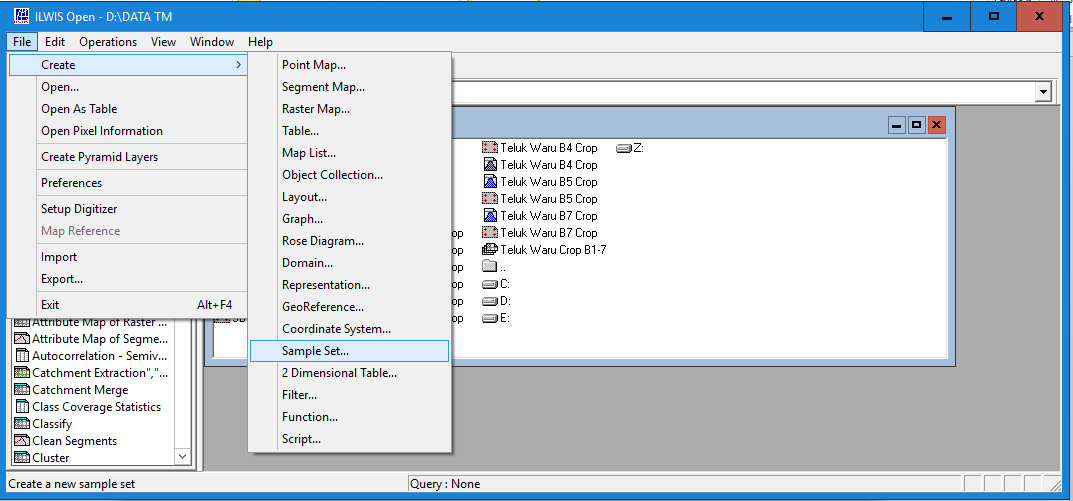

File  >   Create               Sample Set

Muncul Tampilan Create sample set

Tampilan sample set untuk menandai objek seperti di bawah ini

4.      Membuat LUT

§  Buka Maplist yang sudah di buat                 Pilih Band yang akan di pakai untuk membuat LUT

§             >Klik crop b1       >           Representation              Ok



                   Akan Muncul Tampilan PSEUDO crop  band 1 di bawah ini.

5.      Membuat Color Composite Dengan menggunakan Logaritma

a.       Citra Composite

Pada Operation               Image Processing             Color Composite

Pada kolom Red band  masukan band  3 , Green band masukan band 2 , Blue Band masukan band 1

Tampilan Color composite hasil gabungan band 3,2, 1 composite warna asli.

Selanjutnya buat composit yang lain berupa warna  merah , biru , hijau , coklat & orange

Dengan memasukan band 421 , 432 , 451 , 457  , 542. & 754

b.      Menggunakan algoritma

Map calculation                masukan rumus  ( 36*b1+6*-2+b3)           domainnya pilih valuelalu       klik show

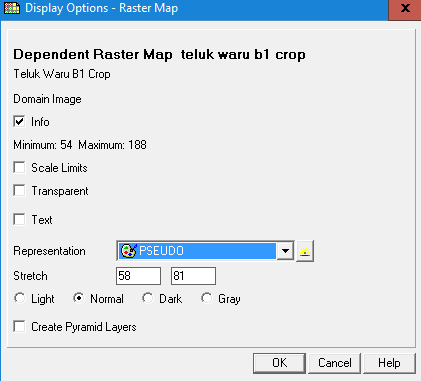

Muncul display options – raster map , representation masukan PSEUDO



Muncul   Tampilan alogaritma & Histogramnya.

HASIL AKUSISI CITRA

§  Raining area (contoh area kerja band 1)



1.      Sampel setnya.



2.      Klasifikasi



3.      Histogram Klasifikasi



4.      Hasil warna lut untuk band 1menggunakan teknik pseudo

§  Hasil warna lut menggunakan warna magenta



         5. Hasil warna LUT menggunakan warna Cyan.

6.      Hasil Composite

1.      Composite 421 (Orange )



2.      Composite 432 ( Merah )



3.      Composite 457 ( Coklat )



4.      Composite 54 2( Hijau )



5.      Composite 542 (Biru )



Kesimpulan

Ø  Ø  Pada Klasifikasi citra yang di buat tampak 15 objek yang dibuat pada area kerja desa waru dan sekitar teluknya tampak terlihat sangat Jelas.
Ø  Teknik LUT yang sangat bagus adalah tampilan PSEUDO di bandingkan Magenta & Cyan, karena Pseudo agak terang sedangkan Magenta & Cyan agak gelap.
